產品關鍵詞：調節閥 氣動調節閥 氣動薄膜調節閥 氣動薄膜單座調節閥

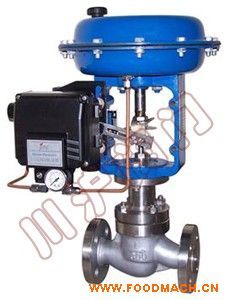

- 產品名稱：氣動薄膜單座調節閥
- 產品編號：
- 產品商標：川滬
- 產品規格：ZJSP
- 參考價格：面議
- 更新時間：2014/3/11 8:48:04
- 點擊次數：942次
ZJSP氣動單座薄膜調節閥采用頂部導向結構，配用多彈簧 執行機構，流道呈S流線型。具有結構緊湊、 重量輕、動作靈敏、壓降損失小、閥容量大、流量特性*、 維護方便等優點，可用于苛刻的工作條件。特別適用于允許泄 露量小、閥前后壓差不大的場合。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型、夾套保溫型等多種型式。產品公稱壓力等級 有PN1.6、4.0、6.4、10.0；閥體口徑范圍DN20-300，適用 流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ 級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格 可供選擇。
| 本體材質為碳鋼 | 本體材質為不銹鋼 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 閥體 | WCB | LCB | WC9 | 1 | 閥體 | CF8 | CF8M | CF3M |
| 2 | 閥座 | 304 | 304 | 304 | 2 | 閥座 | 304 | 316 | 316L |
| 3 | 閥芯 | 304 | 304 | 304 | 3 | 閥芯 | 304 | 316 | 316L |
| 4 | 導向套 | 304 | 304 | 304 | 4 | 導向套 | 304 | 316 | 316L |
| 5 | 閥蓋 | WCB | LCB | WC9 | 5 | 閥蓋 | CF8 | CF8M | CF3M |
| 6 | 閥桿 | 304 | 304 | 304 | 6 | 閥桿 | 304 | 316 | 316L |
| 7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | ||||
| 8 | 彈簧 | 65Mn | 8 | 彈簧 | 65Mn | ||||
| 9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
