您現在的位置：首頁 >> 食品通用設備 >> 其它通用設備
產品關鍵詞：調節蝶閥 氣動活塞調節蝶閥 蝶閥 氣動蝶閥

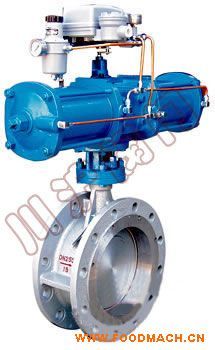

  • 產品名稱：氣動活塞調節蝶閥
  • 產品編號：
  • 產品商標：川滬
  • 產品規格：ZMAW
  • 參考價格：面議
  • 更新時間：2014/3/11 8:47:42
  • 點擊次數：950次

一、氣動調節蝶閥　概述

ZMAW氣動薄膜調節蝶閥，輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。

二、氣動調節蝶閥 調節機構主要技術參數

公稱通徑 mm50801001251502002503003504004505006007008009001000
額定流量系數Kv8522034053077013602130306041605450690085001220016600217002754034000
公稱壓力 MPa0.6
額定轉角 °70
信號壓力 KPa20～100
流量特性近似等百分比
介質溫度 ℃-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭按JB78-59對夾式法蘭連接
信號連接螺孔M16×1.5
配用執行機構薄膜式ZMA-2ZMA-3ZMA-4ZMA-5
活塞式ZSC-45
閥體材質ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件手輪、定位器、空氣過濾減壓器等。

三、氣動調節蝶閥 薄膜式執行機構主要技術參數

型 號ZMA-2ZMA-3ZMA-4ZMA-5
有效面積 cm22804006301000
行 程 mm16254060
彈簧范圍 KPa20～100 ； 40～200 ； 20～60 ； 60～100

四、氣動調節蝶閥 活塞式執行機構主要技術參數

型 號活塞直徑 mm有效面積 cm2*大行程 mm*大操作壓力 KPa*大輸出力 N
ZSC-452504846050021800

五、氣動調節蝶閥 性能指標

執 行 機 構薄膜式執行機構活塞式執行機構
類 別不帶定位器帶定位器帶定位器
彈簧范圍 KPa
20～100 40～20020～60 60～100
項 目基 本 誤 差%±8-±2.0±2.0
回 差%6-2.02.0
死 區%5-0.80.8
始終點偏差%氣 開始點±4.0±4.0±2.0±
終點±8±8
氣 關始點±8±8
終點±4.0±4.0
額定轉角偏差%±2.5
允許泄漏量1/h2×10-2×閥的額定容量

六、氣動調節蝶閥 允許壓差 MPa

配用執行機構型號ZMA-2ZMA-3ZMA-4ZMA-5ZSC-45
0°70°0°70°0°70°0°70°0°70°
公稱通徑mm500.60.097
(0.22)
800.60.038
(0.086)
1000.556
(0.6)		0.0196
(0.0445)
1250.60.0250
(0.0542)
1500.444
(0.6)		0.0150
(0.0314)
2000.185
(0.407)		0.00587
(0.0129)
2500.331
(0.6)		0.00845
(0.0175)
3000.181
(0.385)		0.00461
(0.00983)
3500.133
(0.284)		0.00292
(0.00622)
4000.216
(0.45)		0.00485
(0.0101)
4500.171
(0.356)		0.00341
(0.00741)
5000.139
(0.289)		0.0025
(0.0052)
6000.60.019
7000.60.0119
8000.4420.00795
9000.3390.00599
10000.2360.00403

注：括號內數值為帶定位器的允許壓差。
