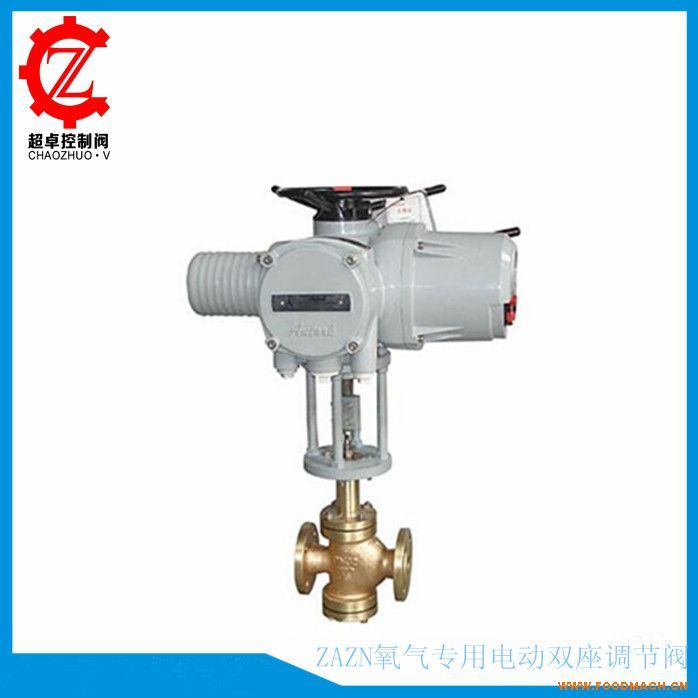

ZAZN氧氣專用電動雙座調節閥904，改變被調介質流量,接受來自調節儀表的直流電流信號，使被控工藝參數保持在給定值。使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
產品特點：
·額定流量系數增大30％,閥體按流體力學原理設計的等截面低流阻流道。
·固有可調比為50，流量特性有直線和等百分比,電動雙座調節閥可調節范圍大。
·電動雙座調節閥平衡力小，閥穩定性好，使用壓差大。
·達Ⅵ級泄漏標準(零泄漏),調節切斷型采用軟密封結構閥芯。
·可提高自動調節精度,伺服放大器采用深度動態負反饋。
·可適用于4～20mA.DC或0～10mA.DC,電動操作器有多種形式。
·無需伺服放大器,電子型電動調節閥可直接由電流信號控制閥門開度。
·杜絕流體外漏，波紋管密封型調節閥對移動的閥桿形成完全的密封。
ZAZN氧氣專用電動雙座調節閥公稱通徑由20至200mm，電動雙座調節閥公稱壓力有1.0、1.6、4.0、6.4MPa，接受信號為 0～10mA.DC或4～20mA.DC。使用溫度范圍由-250℃～450℃，電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉 時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性 或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。
技術參數：
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流 量系數 Kv | 直線 | 12.1 | 10.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 |
等百 分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |
額定行程 | 16 | 25 | 40 | 60 | |||||||
公稱壓力(MPa) | 1.01.64.06.4 | ||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||
固有可調比 | 50 | ||||||||||
允許泄漏量 | 硬密封：II、IV級軟密封：VI級 | ||||||||||
工作溫度t(℃) | -250～-60-20～200-40～250-40～450-60～450 | ||||||||||
信號范圍(mA.DC) | 0～104～20 | ||||||||||
作用方式 | 電關式電開式 | ||||||||||
使用環境溫度(℃) | 電動調節閥：-20～70伺服放大器：0～50 | ||||||||||
使用環境濕度 | 電動調節閥：≤95％伺服放大器：≤85％ | ||||||||||
電源電壓 | 220V . AC 50HZ380V . AC 50HZ | ||||||||||
相關結構圖如下：
ZAZN氧氣專用電動雙座調節閥訂貨須知：
一、①ZAZN氧氣專用電動雙座調節閥產品名稱與型號②ZAZN氧氣專用電動雙座調節閥口徑③ZAZN氧氣專用電動雙座調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZAZN氧氣專用電動雙座調節閥型號，請按ZAZN氧氣專用電動雙座調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
