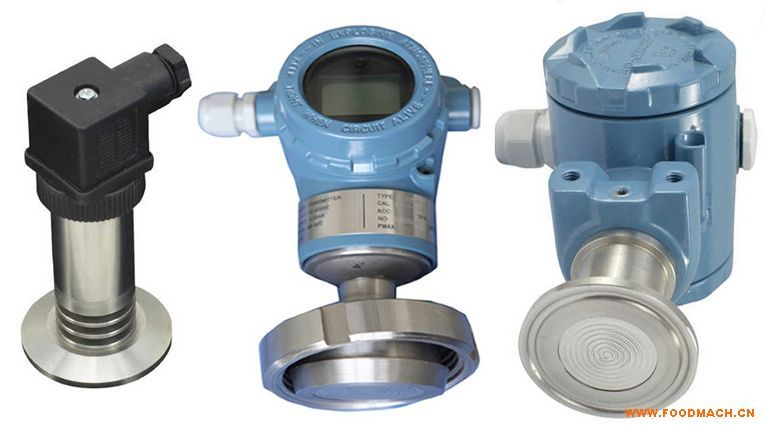

衛生型壓力變送器YSZC-4/5-MK（MN）
衛生型壓力變送器敏感元件采用高性能擴散硅芯體，帶衛生型隔離膜片，溫度范圍寬，過載能力及耐腐能力強，適用面廣。采用不銹鋼防腐蝕結構體，穩定性及可靠性高，耐震，抗干擾，安裝方便。廣泛應用于水電、食品、供水、石油、化工、環保機械、液壓機械等行業，對流體介質的壓力進行現場測量，與壓力調節儀配套使用可實現壓力自動控制。
衛生型壓力變送器主要技術參數：
1、量程：0-200Pa至0-100MPa；-0.1MPa--+0.1MPa。
2、精度等級：±0.25%F.S;±0.5%F.S。
3、使用溫度范圍：-20℃-70℃。
4、供電電源：18-36VDC。
5、輸出：4-20mA(0-10mA）。
6、過載能力：1.5倍。
7、指示表頭：3 1/2位液晶顯示,數碼管表頭。
8、安裝型式：衛生卡盤、螺母式。
衛生型壓力變送器采用高性能的感壓芯片，配合電路處理和溫度補償，將壓力變化轉化為線性的電流或電壓信號。它可以用來測量表壓、負壓和絕壓。具有反向極性和限流保護；激光調阻溫度補償，范圍寬，抗腐蝕，適于多種介質；過載及抗干擾能力強，性能穩定；獨特顯示表頭設計，可以選配模擬、數字顯示表頭。零點和滿量程可調節，量程遷移范圍寬。
衛生型壓力變送器技術參數：
測量介質 | 氣體、液體、油等與316兼容的介質 |
測量形式及范圍 | 表壓---*大(0～120)MPa, *小(0～1)KPa |
絕壓---*大(0～120)MPa, *小 (0～10)KPa | |
負壓---*大(-0.1～40)MPa, *小(-0.2～0.2 )KPa | |
精度等級%： | 0.5、0.25 |
過載能力： | 量程的1.5倍 |
長期穩定性： | 小于0.25%FS/年 |
供電電源： | 18～36 VDC（標定電壓24VDC） |
輸出信號： | (4～20二線制)mA、（0-10mA四線制） |
顯示方式： | 3 1/2位LCD顯示 |
操作方式： | 自帶2位輕觸摸按鍵 |
零點量程遷移 | 直接通過按鍵對零點、量程進行遷移 |
工作溫度： | -20～70℃ |
過程連接： | 衛生型卡盤或者螺母 |
隔離膜片材料： | 316L |
外殼材料： | 合金鋁 |
防護等級： | IP65 |
衛生型壓力變送器零點和量程調節:
變送器的零點和量程調節可以通過變送器本身的按鍵進行現場調節；也可以通過手持終端遠程調節。具體方法是：加零點壓力并穩定后，同時按住Z和S鍵（Z為零點調節，S為量程調節）5秒鐘松開，按Z鍵2秒調節零點，加滿程壓力并穩定后，按S鍵2秒調節滿程。注：零點校準調節范圍為壓力量程的±8%，量程校準范圍為壓力量程的30%～100%，連續可調。調節完畢后，蓋好密封蓋并擰緊。
