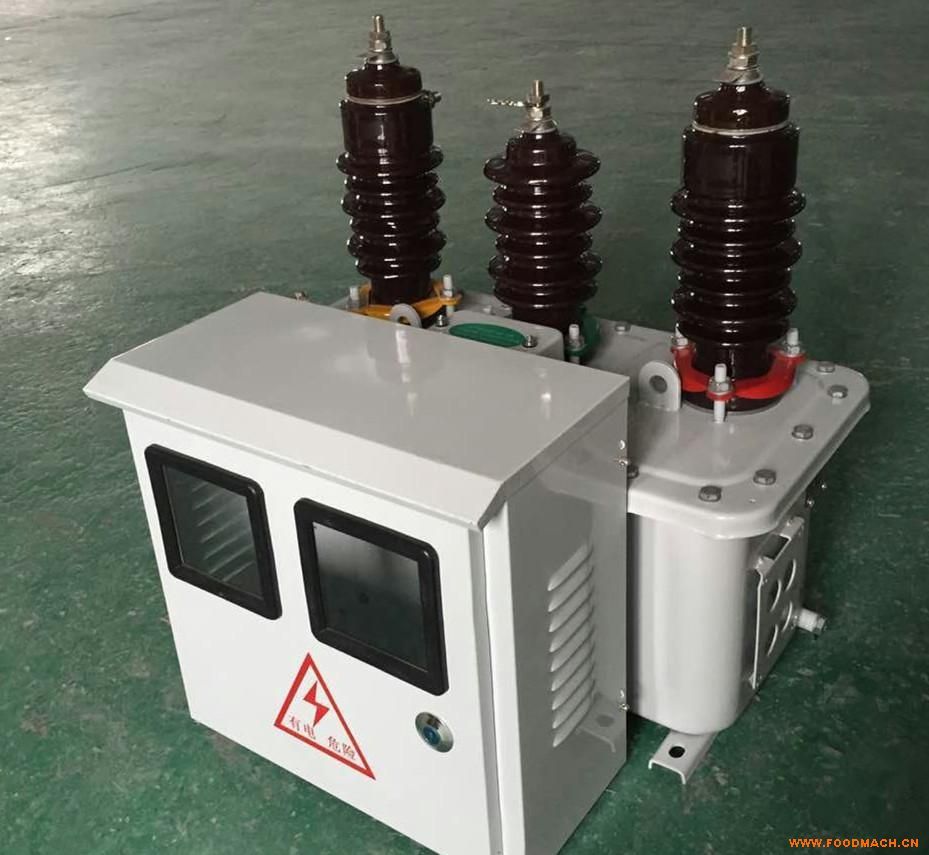

新都區辦事處JLS-10油浸式高壓電力計量箱主要結構
1、本產品由組合互感器和計量儀表箱組成,組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有D86系列三相電度表和保險裝置,單向計量時配一塊有功電度表和一塊無功電度表,雙向計量時配二塊有功電度表和兩塊無功電度表。
2、電壓互感器的鐵芯為外鐵式,用優質冷軋取向硅鋼片疊裝而成,中柱為多級階梯形,在中柱上裝有一次及二次線圈。
3、電流互感器鐵芯為內鐵式,用優質冷軋取向硅鋼片疊裝而成,在鐵芯柱上裝有一次、二次線圈。
4、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上,托板通過支撐桿吊裝于箱蓋上,并浸于變壓器油中。
高壓引線套管,二次引線套管裝設在箱蓋上,油箱側面裝有放油塞接地螺栓。
儀表箱裝在油箱正面,上面裝有觀察窗并備有鉛封孔。
5、復變比計量箱采用二次更換變比復式,便于更換變比時,更間接,高效的工作。
6、復變比計量原理,采用V/V-12接線方式,電壓回路中二次b點接地,電流回路中A.C相電流二次回路尾端接地。在復變比計量箱內部,電流二次回路尾端,電壓二次回路尾端b點,已連接為一點,但并未接地,實際接電表測量時,該點應可靠接地使用環境條件: 新都區辦事處JLS-10油浸式高壓電力計量箱海拔高度不超過1000m;
2.2環境溫度:
高40;
日平均不超過30;
低-25;
2.3系統接地方式:中性點非有效接地系統;
2.4大氣條件:大氣中無嚴重污穢。
