項目要求；
（1）生產穩定；
（2）檢測精準；雙張檢測器判斷要求準確。
（3）自動化生產；投入較小的人力資源，達到*大的生產效益。
一、硬件配置：
序號 | 產品名稱 | 品牌 | 型號 | 備注 | 數量 |
1 | HMI | 匯川 | IT6070T | 人機界面 | 1 |
2 | PLC | 匯川 | H2U-3624MT | 控制器 | 1 |
3 | 伺服驅動器 | 匯川 | SV610PS2R8I | 平行、前后伺服驅動 | 2 |
4 | 伺服電機 | 匯川 | MS1H4-4OB30CB-A331Z | 平行，前后伺服電機 | 2 |
7 | 伺服驅動器 | 匯川 | SV610PS5R5I | 升降伺服 | 1 |
8 | 伺服電機 | 匯川 | MSIH4-75B30CB-A334Z | 升降電機 | 1 |
9 | 雙張檢測器 | 阿童木 | MDSC-1000B | 雙片、多片檢測 | 1 |
10 | 光纖傳感器 | 阿童木 | FA1-N1S | 光纖有無檢測 | 3 |
二、方案說明：

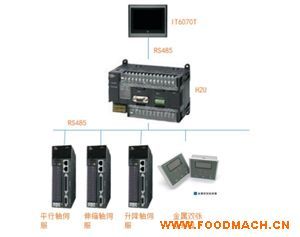

采用匯川H2U系列PLC系統控制，COM1及COM2采用485形式分別通訊觸摸屏及平行伺服、伸縮伺服、升降伺服和雙張檢測器。
（一）方案優點：
1、針對現場實際條件選擇多種觸發形式，可實時進行數據傳輸，也可以選擇人為觸發事件傳輸；
2、金屬雙張檢測器通過485通訊控制，可記憶儲存100種材料配方，當切換材料生產時，可直接由觸摸屏調用金屬雙張檢測器儲存的片料，不需要再重新調整。
（二）現場難點及解決方法說明：
1、取料機械手吸取片料時產生的雙片及多片，如何識別，多片狀態，節省材料，保護模具；
2、卡時序邏輯控制，位置計算。
（1）智能型沖壓系統，既有安全光柵（對人體及其他非沖壓物體的一種保護）；也有機械上料抖動系統（對廢料及雙片的*道防線）；再經過雙料檢測器（這是雙片檢測的第二道防線，能有效的阻止*道防線沒有擋住的雙片。阿童木金屬雙張檢測器MDSC-1000C系列，檢測厚度0.05mm~4.5mm，具有485通訊檢測材料的切換，兩路I/O控制四種狀態材料。產品性能穩定，口碑良好，應用市場廣泛。）
（2）充分利用傳感器的優勢，將機械動作于完全待命狀態，又不影響機械有序運行，而不是等所有動作完成后再動作*步。
動作流程：
由機器人或人工將圓片、方片或成規則的任何金屬片狀放置于集料架上，放料架頂端由一個片料感應器（阿童木光纖傳感器FA-N1S)，機械手取料的前提是放料架傳感器感應到有片料信號，當片料被取走時，放料架會自動上升，直至放料架感應到片料信號或者無料報警切換放料架。
機械手在取料的過程中，會進行一個自我的抖動，這是對對廢料及雙片的*道防線，將廢料及粘度不高的雙片抖動下去，抖動完成后，機械手將片料傳送到雙張傳感器檢測區域內。
【阿童木金屬雙張檢測器為了適應現場環境以及安裝條件，共設計四款檢測探頭。分別是圓孔直徑為30mm探頭、圓孔直徑為18mm探頭、方形探頭以及圓孔直徑為12mm的小探頭（本次使用方形傳感器）。檢測方法較多，有
1、傳感器固定，片料直接經過雙張傳感器檢測位置進行檢測，不需要停留，當雙張檢測器檢測到雙張信號時，機械手停止，輸出報警信號。阿童木金屬雙張檢測器每分鐘檢測可達1200片。
2、將雙張傳感器的兩個探頭都固定在氣缸上，當機械手取料至雙張傳感器檢測范圍時，氣缸動作，將雙張傳感器送到檢測位置進行檢測，這種方法是為了保護雙張傳感器，避免雙張傳感器在送料過程中與片料碰撞。以及檢測較小的片料，機械手取料至檢測支架上，機械手收回，氣缸動作將雙張傳感器送至檢測位置檢測，檢測信號為單張信號時，機械手伸出檢測支架取料，如果是檢測出雙張信號，機械手停止動作，輸出報警信號。
3、將雙張傳感器的其中一個探頭安裝在氣缸上，當機械手取料至雙張傳感器檢測范圍時，氣缸動作，將雙張傳感器送到檢測位置進行檢測，這種情況下，只有當氣缸頂?shù)綑z測位時，雙張檢測器信號才有效。這種方法是為保護雙張傳感器，避免雙張傳感器在送料過程中與片料碰撞。以及檢測較小的片料，機械手取料至檢測支架上，機械手收回，氣缸動作將雙張傳感器送至檢測 位置檢測，檢測信號為單張信號時，機械手伸出檢測支架取料，如果是檢測出雙張信號，機械手停止動作，輸出報警信號。雙張檢測信號以氣缸頂?shù)綑z測位置為準�！�
本次沖壓為大片料沖壓，選用的是*種檢測方案。
當檢測信號為單張信號時，機械手在待命狀態，直至沖壓口沖壓完成，下工位取料機械手取料完成，沖壓口傳感器沒有檢測到片料信號時，送料機械手將單張片料送至沖壓口。
沖壓口傳感器檢測到上升沿信號時，且周圍光柵無不明物體遮擋時，方可進行安全沖壓。當沖壓信號完成時，沖壓口傳感器檢測到信號時，取料機械手動作，將沖壓完成的物料取出，進行下一道沖壓或其他工藝。當沖壓完成時，如果沖壓口傳感器檢測不到信號（這是，摸具將沖壓物料帶起或其他情況），取料機械手和送料機械手及沖壓設備停止工作，并輸出對應報警。
阿童木金屬雙張檢測器在本次應用中起到了極為關鍵的作用，他有效的阻止雙片及多片進入沖壓口內，有效的避免材料的損耗，廢料的增加，以及摸具的保護。使用*小的成本，防范了較大的損失。
