一產品介紹
1.1 錘式破碎機為我公司測繪設計的具有九十年代國際先進水
平的果蔬破碎機械，適用于蘋果、梨、胡蘿卜、土豆等果蔬原料的破碎，具有結構新穎、緊湊、節能、生產能力大、適用范圍廣等特點。全部采用優質不銹鋼制造，符合食品衛生，既可單機使用，又可方便連線。
1.2 型號組成及意義：
H PC — □ 錘式破碎機
生產能力（T/h、以蘋果計）
破碎機
錘片式
二、結構特點及工作原理

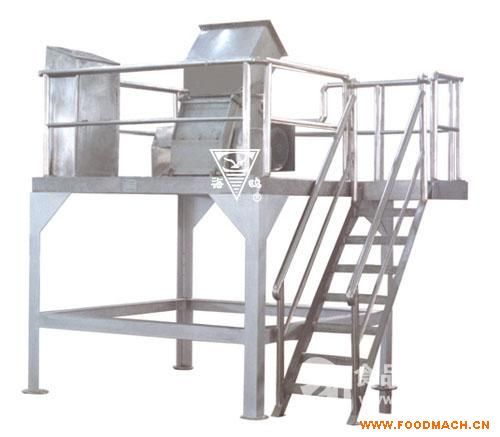

2.1 主機結構參照示意圖、外形示意圖
2.2 該機主機由機門、錘片、篩網、主軸、機身等部件組成；
2.3
整機包含進出料斗、主機、機架、傳動部件等，工作時電機經一對皮帶輪等速驅動主軸高速旋轉，主軸上裝有若干把錘片。物料從升運機自由落入進料斗，被高速旋轉的錘片切碎，由于離心力的作用，破碎后的物料顆粒由腰形的篩孔落入出料斗，然后由另配的螺桿泵泵入下道工序。
★ 優點：破碎粒度一致，粒度大小由腰形篩孔大小決定。
三、主要技術參數
|
技術參數
型 號 |
生產能力
（T/h） |
配用功率
（KW） |
刀片數量（把） |
備 注 |
|
HPC-15 |
15 |
18.5 |
33 |
1、破碎粒度可根據用戶要求定制篩網；
2、30T/h的由2臺15T/h
的安裝在同一機架上；
3、主軸轉速2900rpm； |
|
HPC-25 |
25 |
30 |
57 |
|
HPC-30 |
30 |
37 |
66 |
四、安裝、使用及維護
4.1 緊定好機上各部位的螺栓；
4.2 整機用水平儀找平，并用膨脹螺絲固定，不允許傾斜及振動；
4.3 清洗機器內外，檢查機門鎖緊是否可靠；
4.4 各潤滑部位加潤滑脂，以后每100小時加注一次；
4.5 檢查三角帶松緊是否合適，手動空轉靈活無異常；
4.6 以上確認無誤后接通電源試機，試運行幾次無誤后投料生產；
4.7 工作結束后要清洗機器內外，保持潔凈；
4.8 經常檢查電機是否過載發熱，若有不良現象及時與維修人員聯系；
4.9 機器未停止轉動，切勿打開機門。
