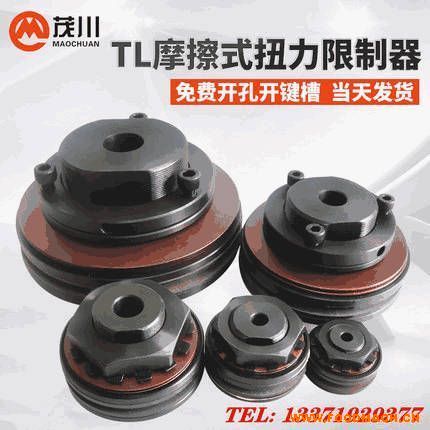

摩擦式扭力限制器屬傳統的磨擦式扭力限制器，相對于其他形式扭力限制器，價格較為經濟、實惠，使用簡單。有以下特點:
1.扭力簡單易調;
2.自動復位功能, 能安裝各種傳動構件，如鏈輪、帶輪、齒輪等。
該產品主要用在波峰焊，表針機械，紙箱機械，涂裝設備、自動化流水生產線，各類輸送機（如鏈條輸送機，滾子輸送機，皮帶輸送機，螺旋輸送機等），升降機，鑄造機等機械的鏈條、皮帶、同步帶等的過載斷裂保護。
扭力限制器的安裝結構形式有：軸-軸、軸-法蘭、軸-同步帶輪、軸-鏈輪、軸-齒輪、軸-帶輪等。
摩擦式扭矩限制器特點：
1、當超載或機械故障而導致所需扭矩超過設定值時，它以打滑形式限制傳動系統所傳動的扭力，當過載情形消失后自行恢復聯結。這樣就防止了機械損壞，避免了昂貴的停機損失。扭力限制器采用彈簧負荷式摩擦表面，以螺帽或螺栓調整彈簧力，預設其滑動扭矩。
2、扭矩限制器采用彈簧負荷式摩擦表面.以螺帽或螺栓調整彈簧力.預設其滑動扭矩.
3、扭矩限制器可以鏈輪、齒輪、皮帶輪或法蘭盤作為中心構件.摩擦片為不含石棉并防銹的干式摩擦片,可用于防爆場合,且耐磨性能良好,壽命長.中間滑動套無需潤滑.柏KR扭矩限制器不同于剪銷式機械一次使用就須作廢,而可以重復使用.
1、由負荷條件或機器之設計強度,決定所需的滑動扭矩.如機器的負荷條件不祥,則將扭矩限制器的滑動扭矩設定為其安裝軸相關電機所產生扭矩的1.5~2倍.
2、請選擇扭矩范圍和內徑范圍足夠的扭力限制器.由設在摩擦片間的中心構件厚度,決定正確的軸套長度.軸套的選擇不可大于中心構件的寬度,中心構件的*大厚度見表?(*大)值.
扭矩的設定:
1、扭矩限制器的扭矩設定只需扭緊或放松調整螺栓(調整螺帽)便可.
2、扭矩限制器在安裝至軸上后,即可進行扭矩調整,其步驟如下:
TL200至TL350型:首先,轉動螺帽,把碟形彈簧固定至一片,再將每一調整螺栓扭60°.其次,在正常負荷情況下此扭矩限制器仍然滑動,則逐漸扭緊螺帽(TL200TL350型)或螺栓(TL500-TL20型),一直到扭矩限制器不再滑動.注意,各螺栓松緊度必須均勻,先試行調整數次以尋找相關機器正確扭矩設定,下面有效轉角和預設扭矩關系可供參考.精密的扭矩調整時,宜將本扭矩限制器在調整螺帽或螺栓旋轉45°,于50—60rpm下試運轉約500轉
摩擦式扭力限制器概念
扭力限制器是當超載或機械故障而導致所需扭矩超過設定值時，它以打滑形式限制傳動系統所傳動的扭力，當過載情形消失后自行恢復聯結。這樣就防止了機械損壞，避免了昂貴的停機損失。扭力限制器采用彈簧負荷式摩擦表面，以螺帽或螺栓調整彈簧力，預設其滑動扭矩。應用范圍：電子裝備行業、自動化生產線、輸送機行業等。
