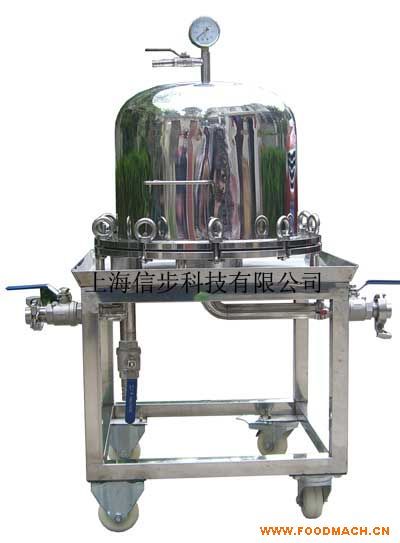

上海信步科技不銹鋼密閉板框過濾機是*新研發的一種層疊式精密液體過濾機，經我廠多年來生產過濾機的實踐經驗制造而成，具有單位空間內液體過濾面積大、速度快、流量大、效率高等特點。廣泛適用化工、制藥、啤酒、礦泉水、石油、環保等行業，對各類液體中微小雜質進行過濾、澄清、提取處理的*新設備。
本機采用316L和304優質不銹鋼材料制造，工藝制作精良，性能安全穩定，抗腐蝕，經久耐用，結構新穎，操作簡便，靈活節能，適應性強的多用途過濾設備。
本機內殼體與底盤形成封閉的內腔體，內腔體內有液體過濾裝置，穿過底盤的兩個原液體進入口和一個合格液排出口均與內腔體相連，過濾裝置包含多層重疊的過濾網板，將內腔體分成原液腔和合格液腔，原液進入口與原液腔連通，合格液排出口與合格液腔連通。本機具有單位空間內液體過濾面積大、速度快、流量大、效率高的特點。
本機內過濾裝置是由多層重疊過濾網板組成，可根據用戶需要的流量大小選擇過濾機的規格，還可以根據用戶的要求特制液體在保溫狀態下的不同規格的過濾機，同時，本廠還為用戶提供配套泵和不配套泵兩種過濾機的選擇。過濾機和泵安裝在移動平臺上，清洗后可異地過濾其他液體，一機多用。
另外，本機針對化工、制藥、精細食品、生物化工、環保等行業在液體過濾中，某些液體固態顆粒雜質含量較高，如頻繁沖洗勢必影響生產周期和效率的情況。也可為用戶設計增大過濾機腔內容積，使得在原液過濾中能夠按要求容納更多的固態顆粒雜質，正常生產。
2、操作簡介：
打開容器按要求在濾網上、下面放入濾布（或濾膜、濾紙），上緊支桿，蓋
好壓蓋，上緊法蘭羅拴使其密封。打開排氣口閥、打開進液閥原液受壓力進入過濾機中，當原液充滿過濾機后，關閉排氣口閥。過濾機內就會保持一定的壓力，在一定壓力的作用下原液進入腔體，原液滲透過所需要細度等級的濾布（或濾膜、濾紙）即能獲得合格的濾液，微笑雜質顆粒被濾布（或濾膜、濾紙）捕捉截留在腔內，從而完成過濾工藝。在過濾過程中操作員應注意壓力表的變化，當壓力表指針由低到高指向2kg時表示容器內有較多物料需要打開清理。
技術參數：
型號規格 層數 過濾面積平方米 濾材尺寸 濾材微孔微米 壓力MPa 水流量(t/h) 電機功率(KW) 存活性碳
SHXB-300 5 0.7 306 可選 0.2-0.4 4 0.75 3
SHXB-300 7 0.98 306 可選 0.2-0.4 6 0.75 3.2
SHXB-300 10 1.4 306 可選 0.2-0.4 8 1.1 6
SHXB-300 10 2.1 306 可選 0.2-0.4 12 1.5 9
SHXB-300 20 2.8 306 可選 0.2-0.4 16 2.2 12
SHXB-400 7 1.75 406 可選 0.2-0.4 10 2.2 13
SHXB-400 10 2.5 406 可選 0.2-0.4 14 2.2 15
SHXB-400 15 3.75 406 可選 0.2-0.4 21 2.2 20
SHXB-400 20 5 406 可選 0.2-0.4 28 3 30
SHXB-500 10 3.9 506 可選 0.2-0.4 25 4 35
SHXB-500 20 7.8 506 可選 0.2-0.4 50 4 70
SHXB-550 10 4.75 566 可選 0.2-0.4 35 4 40
SHXB-550 20 9.5 566 可選 0.2-0.4 70 4 80
SHXB-600 10 5.6 606 可選 0.2-0.4 35 5.5 100
SHXB-600 20 11.2 606 可選 0.2-0.4 70 5.5 200
SHXB-700 10 7.6 706 可選 0.2-0.4 45 5.5 120
SHXB-700 20 15.2 706 可選 0.2-0.4 90 7.5 240
SHXB-800 10 10 806 可選 0.2-0.4 65 5.5 180
SHXB-800 20 20 806 可選 0.2-0.4 130 7.5 300
注：微孔濾材可根據產品工藝要求進行配套，普通在0.2微米—50微米之間、如有特殊要求可為客戶定制0.1um或其它規格。
