產品關鍵詞：熱套式雙金屬溫度計 雙金屬溫度計 溫度計

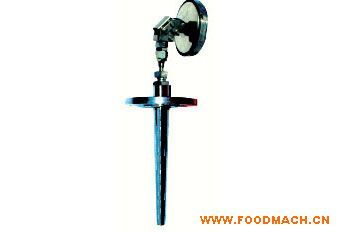

- 產品名稱：熱套式雙金屬溫度計
- 產品編號：
- 產品商標：
- 產品規格：
- 參考價格：面議
- 更新時間：2014/11/4 12:49:57
- 點擊次數：1179次
熱套式雙金屬溫度計應用
雙金屬溫度計配合各式安裝套管，滿足不同壓力等級要求�？梢灾苯訙y量各種過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
熱套式雙金屬溫度計技術參數
·標度盤公稱直徑：100、150
·精度等級：（1.0），1.5
·熱響應時間：≤40S
·防護等級：IP55
·連接尺寸：M20×1.5，NPT1/2
外形及尺寸
|
形式 |
D |
A |
B |
E |
d |
|
徑向型 |
105 |
23 |
73 |
- |
φ8 φ10 |
|
155 |
23 |
73 |
- | ||
|
軸向型 |
65 |
50 |
110 |
34 | |
|
105 |
50 |
110 |
34 | ||
|
萬向型 |
105 |
23 |
178 |
120 | |
|
155 |
23 |
178 |
120 | ||
|
電接點軸向 |
128 |
40 |
135 |
- | |
|
電接點徑向型 |
128 |
72 |
150 |
42 | |
|
電接點萬向型 |
128 |
40 |
175 |
98 |
型號及規格
|
型號 |
測溫范圍℃ |
精度等級 |
保護和材料 |
規格 |
公稱壓力 |
安裝固定裝置 |
|
WSS-403S |
-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1.5 |
1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
150 200 250 300 350 400 500 550 |
≤30Mpa |
螺紋連接式 |
|
WSS-503S | ||||||
|
WSS-413S | ||||||
|
WSS-513S | ||||||
|
WSS-483S | ||||||
|
WSS-583S | ||||||
|
WSSX-403S | ||||||
|
WSSX-413S | ||||||
|
WSSX-483S | ||||||
|
WSS-403L |
1.5-40Mpa* |
法蘭連接式 | ||||
|
WSS-503L | ||||||
|
WSS-413L | ||||||
|
WSS-513L | ||||||
|
WSS-483L | ||||||
|
WSS-583L | ||||||
|
WSSX-403S | ||||||
|
WSSX-413L | ||||||
|
WSSX-483L |
★：1）可配各式安裝套管，熱安裝套管形式詳見TK07.01；
