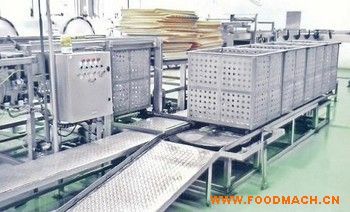

產品名稱：自動裝筐、卸筐機組
產品編號：BWZX400B
詳細說明：
1、裝筐
把空殺菌筐推入到裝筐位置后，裝筐系統通電啟動油泵、網帶，切換到自動控制，按一下油泵上升，液壓系統自動把空殺菌筐的活動底板升到合適高度（光電檢測）觸發指示自動燈點亮，然后按一下觸發按鈕指示等熄滅進入到待機狀態。罐頭灌裝封口后經輸送系統輸送進入裝筐*道網帶積累到一定量時（光電檢測），壓罐氣缸（裝在中間過度板上方）抬起，這時排列整齊的罐頭在*道網帶的推動下，通過網帶中間的過度板進入到裝筐的第二道網帶，當?shù)诙谰W(wǎng)帶上罐頭積累到正好可以裝滿殺菌框一層的量時（光電檢測）壓罐氣缸自動啟動壓住罐頭，這時的狀態是從過度板到*道網帶上的罐頭停止前進（壓罐氣缸啟動后壓住罐頭），第二道網帶上的罐頭在網帶的帶動下繼續前進，這時第二道網帶上的罐頭與*道網帶上的罐頭之間產生了間距。當產生合適的間距時（PLC控制延時），推罐氣缸上的刮板自動放下（氣缸控制）推罐氣缸啟動把罐頭推送到殺菌框內，當完全推送到位后（光電檢測）液壓系統自動下降一層的罐頭高度（光電檢測）同時刮板和推罐氣缸自動復位，觸發指示燈自動點亮。這時由人工放好夾層板后按一下觸發按鈕，指示燈熄滅后再次進入待機狀態，當罐頭到位后開始下次的裝框工作。以此循環。直至裝滿整框?yàn)橹�，液壓系統自動降到*低位置（雙光電檢測），滿框可順利推入到電動游車上進殺菌鍋殺菌。
2、卸框
殺菌后的殺菌筐也由小車?yán)列犊鸬闹避壍溃龠M(jìn)入卸筐區，卸框系統通電后啟動油泵、網帶，切換到自動控制，液壓系統自動降到*低后（光電檢測）觸發指示燈自動點亮。進入待機狀態，滿框推到位后按一下觸發按鈕，液壓系統自動上升到合適高度（光電檢測）時推罐氣缸自動啟動把整層的罐頭推送到網帶上當罐頭完全推出殺菌框后推罐氣缸自動復位（光電檢測）后觸發指示燈自動再次點亮，這時由人工取掉夾層板后再按觸發按鈕開始下次的卸框，以此循環。直至卸完整框罐頭為止。卸完罐頭的殺菌筐退出后，經廻轉裝置、過橋又進入裝筐區。
3、特點
BWZX400B 自動裝卸筐機組主要有液壓升降系統、PLC控制系統、氣缸推罐系統、網帶、電動游車等組成。該機組具有各種光電檢測、液壓自動升降、手動自動切換和各種自動保護功能，防止工人誤操作。該機組比普通機組可以減少人工費用和減輕工人的勞動強度。
