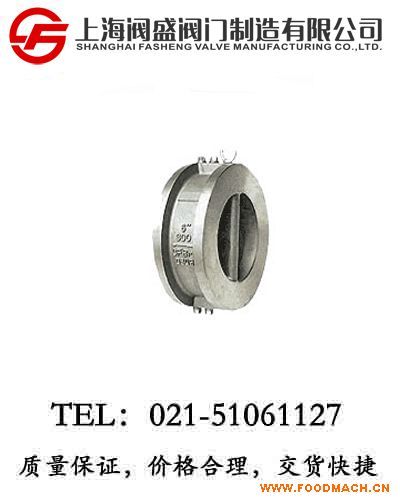

碟式止回閥
http://www.fashengfamen.com/product/1555.html
|
|
產品名稱： |
碟式止回閥 |
| 產品型號： |
H76X/H76H/H76W |
| 產品口徑： |
DN50-1200mm |
| 產品壓力： |
1.6-4MPa |
| 產品材質： |
鑄鐵、鑄鋼、不銹鋼 |
| 聯系電話： |
021-51061127 |
| 聯系傳真： |
021-51062214 |
| Email： |
fashengfamen@126.com |
| 聯系人： |
陳云非 |
| 聯系手機： |
18217570461 |
| QQ： |
203398752 |
| 公司名： |
上海閥盛閥門制造有限公司 |
| 帳號： |
03403300040015985 |
| 稅號： |
310115093693896 |
| 售后承諾： |
質保一年，質量三包：包修、包換、包退。 | |
碟式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
碟式止回閥主要技術參數
|
公稱通徑 |
DN(mm) |
50~1200 |
|
公稱壓力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps(MPa) |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
|
適用介質 |
水、蒸汽、油品、污水、酸堿類 |
|
適用溫度 |
橡膠密封面（X）-20℃~120℃
合金鋼密封面（H）主體碳鋼-29℃~425℃
不銹鋼主體用于酸類介質-29℃~200℃ |
碟式止回閥主要零件材料
|
名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥板 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
密封圈 |
橡膠、不銹鋼、合金鋼 |
|
彈簧 |
60Si2Mn、3Cr13、17-7PH、INCONEL |
碟式止回閥H76X-6-10連接尺寸
|
通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
43 |
46 |
64 |
64 |
70 |
76 |
89 |
114 |
114 |
127 |
140 |
152 |
152 |
178 |
229 |
241 |
241 |
300 |
360 |
|
D |
100 |
120 |
135 |
155 |
185 |
185 |
265 |
320 |
368 |
428 |
482 |
532 |
585 |
685 |
800 |
905 |
1005 |
1115 |
1325 |
碟式止回閥H76H/W-16-25-40連接尺寸
|
通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
PN1.01.62.5 |
60 |
67 |
73 |
73 |
83 |
98 |
127 |
146 |
181 |
184 |
198 |
203 |
219 |
222 |
|
PN4.0 |
60 |
67 |
73 |
73 |
83 |
98 |
127 |
146 |
181 |
222 |
231 |
/ |
/ |
/ |
|
D |
PN1.0 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
438 |
489 |
539 |
594 |
695 |
|
PN1.6 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
444 |
495 |
555 |
617 |
734 |
|
PN2.5 |
107 |
127 |
142 |
168 |
194 |
224 |
284 |
340 |
400 |
458 |
514 |
/ |
/ |
/ |
|
PN4.0 |
107 |
127 |
142 |
168 |
194 |
224 |
290 |
352 |
417 |
474 |
546 |
/ |
/ |
/ |
|
|
美國閥盛閥門集團，創業于1950年，至今，已成為**的綜合閥門廠家之一。閥盛不僅生產一般設備用閥門以及各種工業成套設備用閥門，還生產各種自動操作、測試設備用閥門。
閥盛閥門擁有十家生產工廠。在這些工廠里，從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，閥盛的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了*各地用戶的好評，被譽為“可靠的閥門”。 |
