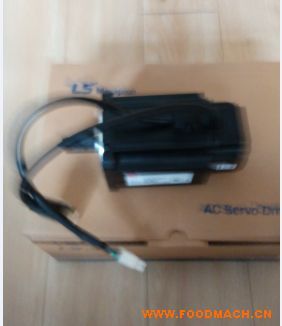

LS邁克彼恩實心軸電機APM-FC10A
LS邁克彼恩：提供各種系列的多種選擇
- 確保多樣的產品群：功率 30W-37kW，法蘭大小40-280
- 使用高性能*磁鐵，體型小巧
- 低接頭特性的電路設計
- 采用高精密編碼器，實現緊湊型設計
APM-FC10A
- Flange Size : 80
- 額定功率: 1.0kW
- 額定/*大扭矩: 3.18/9.55[N.m]
- 額定/*大轉速: 3000/5000[rpm]
- 標準速度，位置檢測:串行19Bit通信
LS產電集團 簡介 LS產電集團的發展歷程 LS產電集團的未來形象 LS產電集團的核心價值3.1、全球化（Global Perspective） 3.2、開放（Openness） 3.3、效率（Efficiency） 3.4、創造性（Creativity） LS產電集團的核心力量4.1、技術（Technology） 4.2、市場營銷（Marketing） 4.3、網絡（Networking） LS產電集團的經營理念 LS產電集團的主營業務6.1、電力事業領域（電力器械、電力系統） 6.2、自動化領域（自動化器械、產業IT） 6.3、產業器械事業領域（金屬加工） 6.4、新型事業領域 簡介 LS產電集團的發展歷程 LS產電集團的未來形象 LS產電集團的核心價值 3.1、全球化（Global Perspective） 3.2、開放（Openness） 3.3、效率（Efficiency） 3.4、創造性（Creativity） LS產電集團的核心力量 4.1、技術（Technology） 4.2、市場營銷（Marketing） 4.3、網絡（Networking） LS產電集團的經營理念 LS產電集團的主營業務 6.1、電力事業領域（電力器械、電力系統） 6.2、自動化領域（自動化器械、產業IT） 6.3、產業器械事業領域（金屬加工） 6.4、新型事業領域 展開 編輯本段簡介 LS產電集團誕生于2005年，是韓國LG集團的直屬集團之一，以產電及電纜為主。 編輯本段LS產電集團的發展歷程 1974.07 LG集團成立； 1994.07 LG集團上市； LS產電集團LOGO 1995.09 LG集團兼并金星繼電（株）、金星機電（株）； 1999.11 越南河內生產法人成立； 2000.09 PT&T（電力測試技術中心）成立； 2001.06 發布LG集團中長期發展戰略及展望；大連生產法人成立； 2001.12 *海外貿易法人成立； 2004.02 LG集團與無錫市簽署了“建立電力●自動化機械工廠”投資協議書； 2005.03 LG集團更名為LS集團； 2005.09 LS產電集團在無錫市建設建立電力●自動化機械工廠； 編輯本段LS產電集團的未來形象 Leader in ElectricAutomation 以提供Total Solution創造安逸、生產性的產業社會，致力于發展成為電氣自動化領域的領頭*。 編輯本段LS產電集團的核心價值 3.1、全球化（Global Perspective） 經營活動的所有思考模式和行動都以全球觀點進行促進； 3.2、開放（Openness） 以透明開放的經營加大提高對內外客戶的信賴； 3.3、效率（Efficiency） 提高利用經營支援的效率性，進一步加大公司未來的價值； 3.4、創造性（Creativity） 以創意、革新的思考模式為基礎，積極地應對未來市場； 編輯本段LS產電集團的核心力量 4.1、技術（Technology） **市場的革新產品上需要的、差別的未來基礎技術； 4.2、市場營銷（Marketing） 引導顧客的需求創造新舊需求，*占領全球市場的技術； 4.3、網絡（Networking） 顧客、全球市場、價值鏈之間的信息系統技術； 編輯本段LS產電集團的經營理念 伴隨顧客身邊的企業（Always with our customers） LS集團計劃發展成為向顧客提供Leading Solutions的企業、貢獻與社會的企業、任職員實現夢想的企業。所有LS任職員在“伴隨顧客身邊的企業”的經營理念下，將致力于使LS品牌廣受國內外顧客的喜愛。 編輯本段LS產電集團的主營業務 6.1、電力事業領域（電力器械、電力系統） 提供各種低壓、超高壓器械和系統，其*的品質和有效的設計獲得了ISO9001、14001國際*、KEMA、TUV、CESI、ASTA、KERI 等測試機構的*，根據 IEC、UL、ANSI、CCC、JIS、KS 等國際規格進行生產。向客戶提供工程、設計、制作、設置、操作和診斷、維護電力設備等Total Solution。 6.2、自動化領域（自動化器械、產業IT） 在國內*開發了PLC、反用換流器、DCS； LS產電在國內開拓了自動化事業，以產業設備部門的豐富的技術經驗為基礎， LS產電集團變頻器IG5系列 提供監控器械和監控系統，通過各種產品的應用程序提供Total Solution。
伺服電機編輯
伺服電機（servo motor ）是指在伺服系統中控制機械元件運轉的發動機，是一種補助馬達間接變速裝置。伺服電機可使控制速度，位置精度非常準確，可以將電壓信號轉化為轉矩和轉速以驅動控制對象。伺服電機轉子轉速受輸入信號控制，并能快速反應，在自動控制系統中，用作執行元件，且具有機電時間常數小、線性度高、始動電壓等特性，可把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。分為直流和交流伺服電動機兩大類，其主要特點是，當信號電壓為零時無自轉現象，轉速隨著轉矩的增加而勻速下降。
目錄
1工作原理
2發展歷史
3選型比較
4調試方法
5性能比較
6選型計算
7制動方式
8注意事項
9特點對比
? 直流無刷伺服電機特點
? 直流有刷伺服電機特點
10使用范圍
11作用
12優點
1工作原理編輯
1、伺服系統（servo mechanism）是使物體的位置、方位、
??伺服電機（圖1）[1]
狀態等輸出被控量能夠跟隨輸入目標（或給定值）的任意變化的自動控制系統。伺服主要靠脈沖來定位，基本上可以這樣理解，伺服電機接收到1個脈沖，就會旋轉1個脈沖對應的角度，從而實現位移，因為，伺服電機本身具備發出脈沖的功能，所以伺服電機每旋轉一個角度，都會發出對應數量的脈沖，這樣，和伺服電機接受的脈沖形成了呼應，或者叫閉環，如此一來，系統就會知道發了多少脈沖給伺服電機，同時又收了多少脈沖回來，這樣，就能夠很*的控制電機的轉動，從而實現*的定位，可以達到0.001mm。直流伺服電機分為有刷和無刷電機。有刷電機成本低，結構簡單，啟動轉矩大，調速范圍寬，控制容易，需要維護，但維護不方便（換碳刷），產生電磁干擾，對環境有要求。因此它可以用于對成本敏感的普通工業和民用場合。
無刷電機體積小，重量輕，出力大，響應快，速度高，慣量小，轉動平滑，力矩穩定�？刂茝碗s，容易實現智能化，其電子換相方式靈活，可以方波換相或正弦波換相。電機免維護，效率很高，運行溫度低，電磁輻射很小，長壽命，可用于各種環境。
2、交流伺服電機也是無刷電機，分為同步和異步電機，目前運動控制中一般都用同步電機，它的功率范圍大，可以做到很大的功率。大慣量，*高轉動速度低，且隨著功率增大而快速降低。因而適合做低速平穩運行的應用。
3、伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度（線數）。
交流伺服電機和無刷直流伺服電機在功能上的區別：交流伺服要好一些，因為是正弦波控制，轉矩脈動小。直流伺服是梯形波。但直流伺服比較簡單，便宜。
2發展歷史編輯
