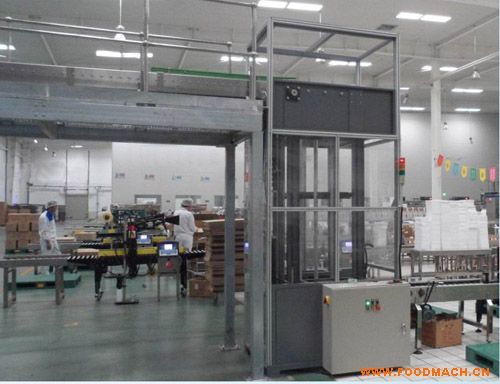

一、Z型連續托盤提升機 概述
本產品采用PLC變頻調速，制動電機，光電控制結構緊湊的新一代 升降機。整機由高強度方形管制造，從而消除了以往升降機尺寸難以 控制，易變形導致鏈條、鏈輪容易磨損的缺陷。
本機進箱機構采用了西德KAS公司的技術，從而消除了勾式進箱機容易卡箱、反箱，間隙式進箱機構容易送箱過多等缺陷。
本機護罩采用高度大方格鋁合金網，整機設計簡潔、沉著，具有典型的機電一體化結構，完全可與進口設備比美，從而確立了其在同類產品的地位。
二、Z型連續托盤提升機 產品用途
本產品要用于食品、飲料、藥品、儀電、輕等上、下生產流線或樓面上的裝箱物品向下輸送裝車外運。
本機輸送型式垂直上下，通過減速器、鏈輪、鏈條、托盤把裝箱物品上下連續輸送，本機傳動平穩、結構緊湊、占地面積小、外形美觀。
三、Z型連續托盤提升機 技術參數及配置
輸送型式： 垂直連續輸送
輸送速度： 15-45米/分
輸箱能力： ≤ 40箱（一次進二箱）
托盤尺寸： 提供箱形
箱子*大尺寸： 客戶提供
箱子*大重量： 35kg/箱
垂直輸箱機構：
氣動元件 亞德客(臺灣)
變頻器 丹佛斯2900
PLC 西門子S7-200
光電開關 SK
低壓電氣 施奈德
四、Z型連續托盤提升機 能源消耗
動力電源：三相交流380V±5%；50Hz
總功率： 2.6KW
控制電壓： 24V DC
壓縮空氣： 工作壓力 0.4―0.6Mpa
耗氣量： 20m³/h
五、Z型連續托盤提升機 堆積滾筒式輸箱線:
1．采用不銹鋼管直徑50mm,x1.5制作,雙排齒輪材質碳鋼45# 表面高頻卒火, 滾子鏈08B軸承為國產優質品牌.
|
2．全不銹鋼機架折邊成型不銹鋼機架側板（304）材質，板厚為：2.5mm.
軸材質2Cr13。 |
